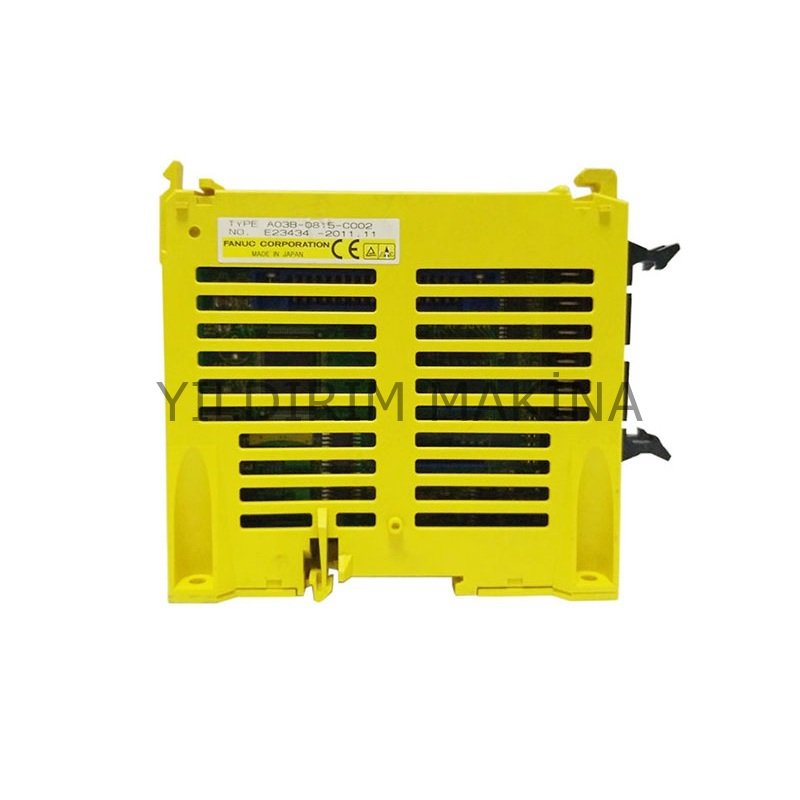

FANUC A03B-0815-C002 I/O Kartı, FANUC CNC sistemlerinde kullanılan 24 giriş ve 16 çıkışlı I/O Expansion Module A modelidir. CNC kontrol ünitesi ile makine üzerindeki sensör, switch, röle, solenoid ve diğer dijital saha ekipmanları arasındaki sinyal iletişimini sağlamak ve mevcut I/O kapasitesini genişletmek amacıyla kullanılır.
A03B-0815-C002, 24 dijital giriş (DI) ve 16 dijital çıkış (DO) olmak üzere toplam 40 dijital I/O noktası sunar. Modülün önemli özelliklerinden biri MPG (Manual Pulse Generator) interface desteğine sahip olmasıdır. Bu özelliği sayesinde uygun FANUC CNC sistemlerinde manuel pulse generator bağlantısının I/O yapısına entegre edilmesine olanak sağlar.
FANUC A03B-0815-C002 Teknik Özellikleri
- Marka: FANUC
- Parça numarası: A03B-0815-C002
- Alternatif yazım: A03B0815C002
- Modül tipi: I/O Expansion Module A
- Dijital giriş: 24 DI
- Dijital çıkış: 16 DO
- Toplam I/O: 40 nokta
- MPG Interface: Mevcut
- Kullanım: FANUC CNC ve endüstriyel otomasyon sistemleri
- Fonksiyon: Dijital I/O kapasitesini genişletme
A03B-0815-C002 Ne İşe Yarar?
FANUC A03B-0815-C002 I/O modülü, CNC makinesinden gelen ON/OFF sinyallerinin kontrol sistemi tarafından algılanmasını ve CNC tarafından oluşturulan kontrol sinyallerinin makine ekipmanlarına aktarılmasını sağlar.
24 dijital giriş kanalı üzerinden;
- Proximity sensörleri,
- Limit switch'ler,
- Kapı switch'leri,
- Basınç sensörleri,
- Takım magazini sensörleri,
- Makine butonları,
- Pozisyon sensörleri
gibi ekipmanlardan gelen sinyaller alınabilir.
16 dijital çıkış üzerinden ise;
- Solenoid valfler,
- Röleler,
- Kontaktörler,
- Pnömatik ekipmanlar,
- Hidrolik kontrol elemanları,
- Makine yardımcı fonksiyonları
kumanda edilebilir.
MPG Interface Özelliği
A03B-0815-C002 modelini diğer A03B-0815 serisi I/O modüllerinden ayıran önemli özelliklerden biri MPG interface desteğidir. MPG, operatörün manuel pulse generator üzerinden CNC eksenlerini kontrollü şekilde hareket ettirmesine yardımcı olan bir kumanda elemanıdır.
Bu nedenle A03B-0815-C002, yalnızca 24/16 I/O kapasitesi açısından değil, MPG bağlantısı gerektiren FANUC CNC uygulamaları açısından da tercih edilebilir.
CNC Sistemlerinde Kullanım
A03B-0815-C002, FANUC CNC kontrol sistemlerinde makinenin dijital giriş ve çıkış ihtiyaçlarının artırılması için kullanılan bir I/O genişleme modülüdür. Özellikle çok sayıda sensör ve kontrol elemanının bulunduğu CNC tezgâhlarında kontrol sistemine ek I/O noktaları kazandırır.
Kart değişiminde yalnızca fiziksel görünüşe göre karar verilmemeli; mevcut kartın tam parça numarası A03B-0815-C002 olarak doğrulanmalı ve kullanılan FANUC CNC sisteminin I/O konfigürasyonu ile uyumluluğu kontrol edilmelidir.
A03B-0815-C002 Arızaları
I/O kartında veya bağlı saha devrelerinde meydana gelen problemler; sensör sinyallerinin okunmaması, makine yardımcı fonksiyonlarının çalışmaması, solenoidlerin devreye girmemesi veya MPG bağlantısında sorunlar şeklinde ortaya çıkabilir.
Kart değişiminden önce 24 VDC besleme, I/O kabloları, konnektörler, saha ekipmanları ve bağlı çıkışlarda kısa devre olup olmadığı kontrol edilmelidir. Harici bir kısa devre veya hatalı saha ekipmanı, yeni takılan I/O modülünün de zarar görmesine neden olabilir.
