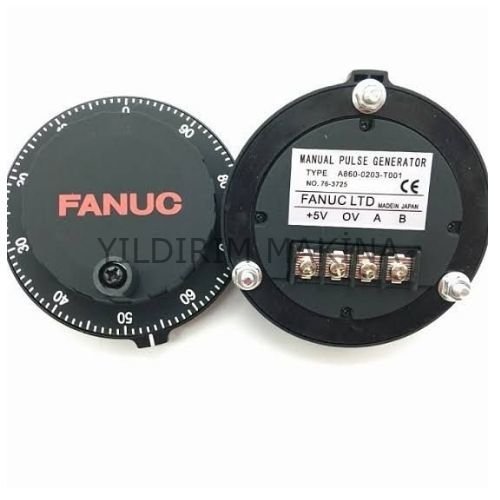

A860-0203-T001 MANUAL PULSE GENERATOR

FANUC A860-0203-T001 MANUAL PULSE GENERATOR, CNC tezgâhlarında eksenlerin manuel olarak hassas şekilde hareket ettirilmesini sağlayan el çarkı (MPG - Manual Pulse Generator) ünitesidir. A860-0203-T001 MANUAL PULSE GENERATOR, operatörün eksenleri kontrollü olarak jog modunda hareket ettirmesine olanak tanıyarak kurulum, referans alma, ölçüm ve hassas konumlandırma işlemlerini kolaylaştırır.

Yüksek hassasiyet gerektiren CNC uygulamalarında A860-0203-T001 MANUAL PULSE GENERATOR, iki fazlı (A/B) artımlı sinyal üreterek servo sistemlere doğru hareket komutları iletir. 100 pulse/devir çözünürlüğü sayesinde operatör, eksen hareketlerini güvenli ve hassas şekilde kontrol edebilir.

Teknik Özellikler

• Ürün Kodu: A860-0203-T001
• Ürün Tipi: Manual Pulse Generator (MPG)
• Marka: FANUC
• Çalışma Gerilimi: 4.5 – 5.25 V DC
• Maksimum Gerilim: 7 V DC
• Çıkış Akımı: Maksimum 30 mA
• Akım Tüketimi: 95 mA
• Çıkış Sinyali: 2 Fazlı A/B Quadrature
• Çözünürlük: 100 Pulse/Devir (PPR)
• Çalışma Sıcaklığı: -5°C ile +60°C
• Uygulama: FANUC CNC kontrol sistemleri ve servo eksen kontrolü

Ürünün Görevi

A860-0203-T001 MANUAL PULSE GENERATOR, CNC operatörünün eksenleri manuel olarak hassas şekilde hareket ettirmesini sağlar.

Başlıca görevleri:

• CNC eksenlerini manuel olarak jog etmek
• Hassas konumlandırma işlemlerini gerçekleştirmek
• Makine kurulum ve referans alma işlemlerini kolaylaştırmak
• Takım ayarlarını güvenli şekilde yapmak
• Servo sistemlere doğru darbe (pulse) sinyalleri göndermek
