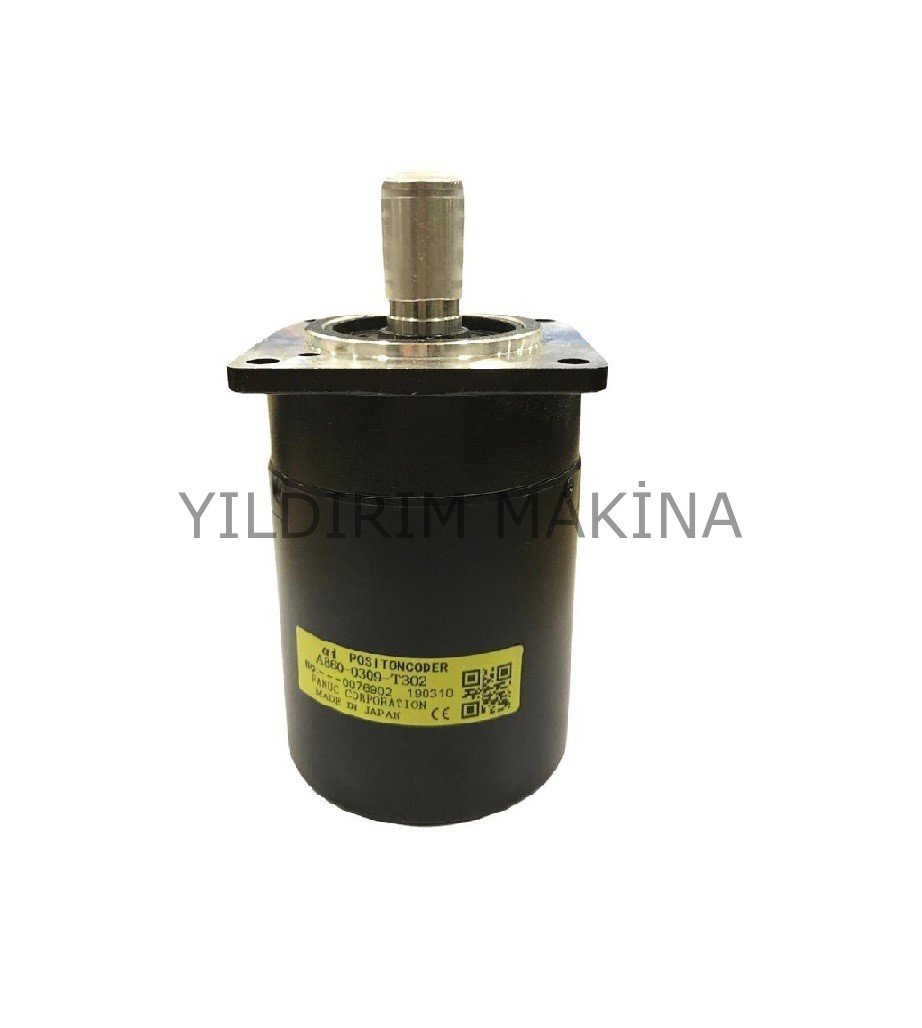

FANUC A860-0309-T302 Encoder, CNC tezgâhlarında spindle ve pozisyon geri besleme işlemleri için kullanılan ALPHA Position Encoder / Spindle Encoder modelidir. 10.000 RPM maksimum dönüş hızına sahip olan bu encoder, iş milinin dönüş hareketinin CNC kontrol sistemi tarafından hassas şekilde izlenmesine yardımcı olur. Ürün kaynaklarında ayrıca 68 mm kare flanşlı position coder olarak tanımlanmaktadır.
A860-0309-T302, CNC sistemlerinde spindle'ın gerçek hareket bilgisini kontrol ünitesine aktararak devir kontrolü, spindle pozisyonlama, spindle orientasyonu ve hassas işleme uygulamalarında geri besleme sağlar. Bu nedenle FANUC kontrollü torna, freze ve diğer CNC makinelerinde önemli bir kontrol ve geri besleme bileşeni olarak kullanılabilir.
A860-0309-T302 Teknik Özellikleri
- Marka: FANUC
- Parça numarası: A860-0309-T302
- Alternatif yazım: A8600309T302
- Ürün tipi: Encoder / Position Coder
- Encoder serisi: A860-0309
- Maksimum hız: 10.000 RPM
- Flanş: 68 mm kare
- Ürün tanımı: ALPHA Position Encoder
- Kullanım: Spindle ve CNC pozisyon geri besleme
- Uygulama: CNC torna, CNC freze ve endüstriyel makine sistemleri
Bazı ürün kaynaklarında A860-0309-T302 için 1024 PPR (pulse per revolution) bilgisi de verilmektedir; ancak sipariş veya teknik değişim işlemlerinde mevcut encoder üzerindeki tam parça numarasının ve makine konfigürasyonunun esas alınması önerilir.
FANUC A860-0309-T302 Ne İşe Yarar?
Encoder, spindle'ın dönüş hareketini elektronik geri besleme sinyaline dönüştürerek CNC kontrol sistemine iletir. CNC kontrolü bu bilgiyi kullanarak spindle'ın çalışma durumunu ve dönüş hareketini takip eder.
A860-0309-T302 özellikle:
- Spindle devir kontrolü
- Spindle pozisyonlama
- Spindle orientasyonu
- CNC eksen ve iş mili senkronizasyonu
- Hassas işleme
- Rijit kılavuz çekme gibi spindle geri beslemesi gerektiren işlemler
için önemlidir.
Bu nedenle encoderde veya encoder bağlantısında meydana gelen bir problem, spindle geri beslemesinin hatalı okunmasına ve CNC sisteminde çeşitli çalışma problemlerine neden olabilir.
10.000 RPM Spindle Encoder
A860-0309-T302'nin öne çıkan özelliklerinden biri 10.000 RPM spindle coder olarak belirtilmesidir. Bu özellik, yüksek devirli CNC spindle uygulamalarında kullanılmasına olanak sağlar. Ürün ayrıca 68 mm kare flanşlı ALPHA position encoder olarak listelenmektedir.
68 mm Kare Flanş
Encoderin mekanik montajında 68 mm kare flanş bulunması, değişim sırasında dikkat edilmesi gereken önemli bir özelliktir. Yeni encoderin yalnızca elektronik özellikleri değil, flanş ölçüsü, mekanik montajı ve spindle bağlantısı da mevcut ürünle uyumlu olmalıdır.
FANUC CNC Sistemlerinde Kullanım
FANUC A860-0309-T302, CNC makinelerinde spindle geri besleme ihtiyacının bulunduğu uygulamalarda kullanılmaktadır. Ürün kaynaklarında A860-0309 serisi altında konumlandırılmakta ve spindle encoder olarak tanımlanmaktadır.
Encoder değişiminde A860-0309-T302 parça numarasının birebir doğrulanması önemlidir. Aynı seride farklı devir ve özelliklere sahip modeller bulunabileceğinden, yalnızca fiziksel görünüşe göre alternatif ürün seçilmemelidir.
Encoder Arızasında Kontrol Edilmesi Gerekenler
A860-0309-T302 ile ilgili bir geri besleme problemi yaşandığında encoderi doğrudan değiştirmeden önce;
- Encoder kablosu,
- Konnektörler,
- Spindle bağlantısı,
- Mekanik flanş ve montaj,
- Şaft/kavrama sistemi,
- CNC kontrol ünitesi,
- Spindle sürücü sistemi
kontrol edilmelidir.
Encoder kaynaklı problemlerde yalnızca elektronik arıza değil, mekanik bağlantı veya kablo problemi de benzer belirtilere yol açabilir. Bu nedenle arıza tespitinin sistematik şekilde yapılması önemlidir.
