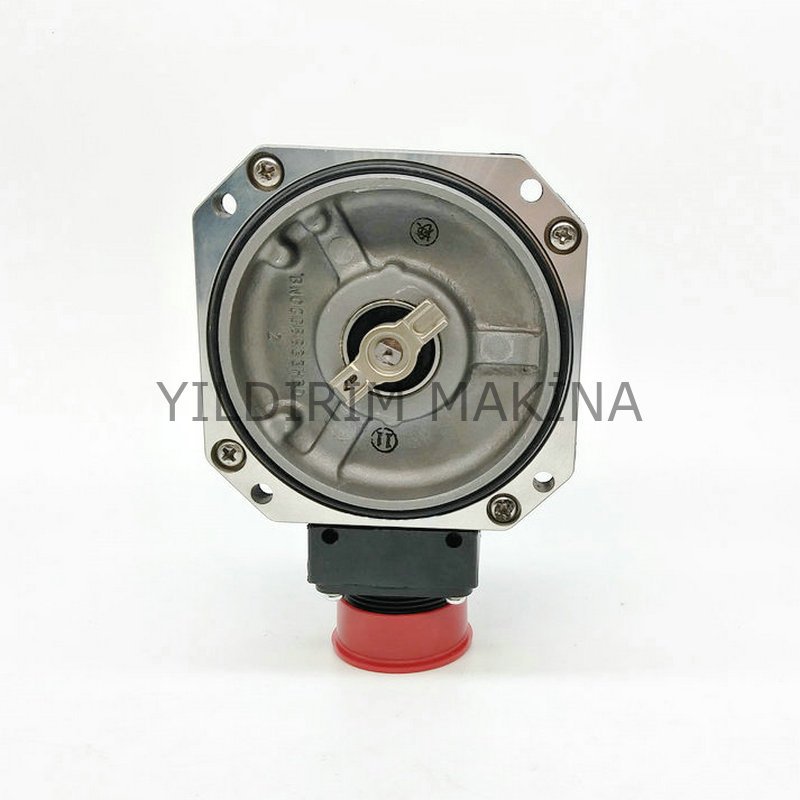

Mitsubishi OSA17-060 Encoder, CNC tezgâhlarında kullanılan servo motorların konum ve hız geri beslemesini CNC kontrol sistemine ileten yüksek hassasiyetli bir absolute (mutlak) encoder modelidir. Mitsubishi CNC sistemleriyle birlikte kullanılan OSA17-060, özellikle hassas eksen hareketlerinin ve servo motor kontrolünün sağlanmasında önemli bir geri besleme bileşenidir. Ürün kaynaklarında Mitsubishi, Mazatrol ve Mori Seiki CNC sistemleri ile ilişkilendirilmektedir.
OSA17-060 Encoder Nedir?
Encoder, servo motorun dönüş hareketini elektriksel geri besleme sinyaline dönüştüren hassas bir sensördür. CNC kontrol ünitesi bu bilgiyi kullanarak motorun konumunu ve hareketini takip eder.
OSA17-060, Mitsubishi servo motor sistemlerinde kullanılan mutlak konum geri besleme elemanlarından biridir. Motor milinin dönüşünü algılayarak servo sürücü ve CNC kontrol sistemine konum bilgisi aktarır. Böylece eksenlerin istenen konuma hassas şekilde hareket etmesine yardımcı olur.
Mitsubishi OSA17-060 Özellikleri
- Marka: Mitsubishi
- Model: OSA17-060
- Ürün Tipi: Servo Motor Encoder
- Encoder Türü: Absolute / Mutlak Encoder
- Çözünürlük: Kaynaklarda 17-bit ve 131.072 pulse/rev olarak belirtilmektedir.
- Kullanım Alanı: CNC ve servo motor sistemleri
- Uygulama: Servo motor konum ve hız geri beslemesi
- Uyumlu Sistemler: Mitsubishi CNC, Mazatrol ve Mori Seiki uygulamaları
- Ürün Grubu: Mitsubishi CNC Encoder
Mitsubishi'nin CNC parça kataloglarında OSA17-060, servo motor encoderleri arasında listelenmektedir.
17-Bit Absolute Encoder
OSA17-060 için bazı teknik kaynaklarda 17-bit absolute encoder bilgisi verilmektedir. 17-bit çözünürlük, teorik olarak bir motor dönüşünün 131.072 ayrı konum değerine bölünebilmesine karşılık gelir. Bu yüksek çözünürlüklü geri besleme, servo motorun hareket ve konum bilgisinin hassas şekilde takip edilmesine katkı sağlar.
Ancak farklı tedarikçi kataloglarında OSA17-060 için farklı teknik değerler görülebildiğinden, satın alma öncesinde mevcut encoder'ın etiket ve teknik bilgilerinin kontrol edilmesi önerilir.
CNC Makinelerinde Kullanımı
CNC torna, freze ve işleme merkezlerinde X, Y, Z gibi eksenlerin hassas hareket edebilmesi için servo motorlardan sürekli geri besleme alınması gerekir.
Mitsubishi OSA17-060 Encoder bu geri besleme döngüsünde görev alarak:
- Motor konumunun takip edilmesine,
- Eksen hareketlerinin hassas şekilde kontrol edilmesine,
- Servo motor hızının izlenmesine,
- Pozisyonlama doğruluğunun korunmasına,
- CNC işlemlerinde tekrarlanabilirliğin artırılmasına
yardımcı olur.
Özellikle hassas talaşlı imalat uygulamalarında encoder geri beslemesinin doğru çalışması, iş parçası ölçülerinin ve eksen hareketlerinin kontrolü açısından önemlidir.
Hangi CNC Makinelerinde Kullanılır?
OSA17-060, Mitsubishi encoder ürün gruplarında yer almakta ve farklı CNC sistemlerinde kullanılmaktadır. Kaynaklarda Mitsubishi, Mazatrol ve Mori Seiki CNC uygulamalarıyla ilişkilendirilmektedir.
Başlıca kullanım alanları:
- CNC torna tezgâhları
- CNC freze makineleri
- CNC işleme merkezleri
- Mitsubishi servo motor sistemleri
- Mazatrol CNC sistemleri
- Mori Seiki CNC makineleri
- Hassas eksen kontrol sistemleri
- Endüstriyel otomasyon
- CNC bakım ve onarım uygulamaları
Encoder Arızası Belirtileri
Servo encoder veya encoder bağlantısında meydana gelen sorunlar CNC makinesinde çeşitli belirtilere neden olabilir:
- Servo alarmı
- Encoder iletişim hatası
- Eksen pozisyonlama hatası
- Referanslama problemi
- Eksen hareketlerinde düzensizlik
- Motor titreşimi
- Konum kayması
- İşleme ölçülerinde sapma
- Beklenmeyen makine duruşları
Bu belirtiler doğrudan encoder arızası anlamına gelmeyebilir. Encoder kablosu, soket bağlantıları, servo amplifikatör ve motorun diğer bileşenleri de kontrol edilmelidir.
OSA17-060 Encoder Değişiminde Dikkat Edilmesi Gerekenler
Encoder değişiminde yalnızca model numarasının aynı olması yeterli olmayabilir. Doğru ürünün belirlenmesi için mevcut servo motor ve encoder bilgilerinin birlikte kontrol edilmesi gerekir.
Satın alma öncesinde şu bilgilerin karşılaştırılması önerilir:
- Mevcut encoder model numarası
- Servo motorun tam model numarası
- Encoder etiket bilgileri
- Bağlantı ve soket yapısı
- Mekanik montaj ölçüleri
- Encoder çözünürlüğü
- Servo sürücü modeli
- CNC kontrol ünitesi
- Makinenin marka ve modeli
Özellikle OSA17-060 ile farklı OSA serisi encoderların birbirinin yerine doğrudan kullanılabileceği varsayılmamalıdır. Encoder, motor ve servo sürücü ile uyumlu olmalıdır.
Mutlak Encoder Kullanmanın Avantajları
Absolute encoder sistemleri, motorun konumunu belirli bir kodlama yapısıyla takip eder. Bu yapı CNC servo sistemlerinde hassas konum geri beslemesi açısından avantaj sağlar.
OSA17-060 gibi yüksek çözünürlüklü encoderların kullanılması;
- Hassas pozisyon takibine,
- Daha kontrollü servo hareketine,
- Eksen konumlandırma doğruluğuna,
- CNC işleme tekrarlanabilirliğine
katkıda bulunabilir.
