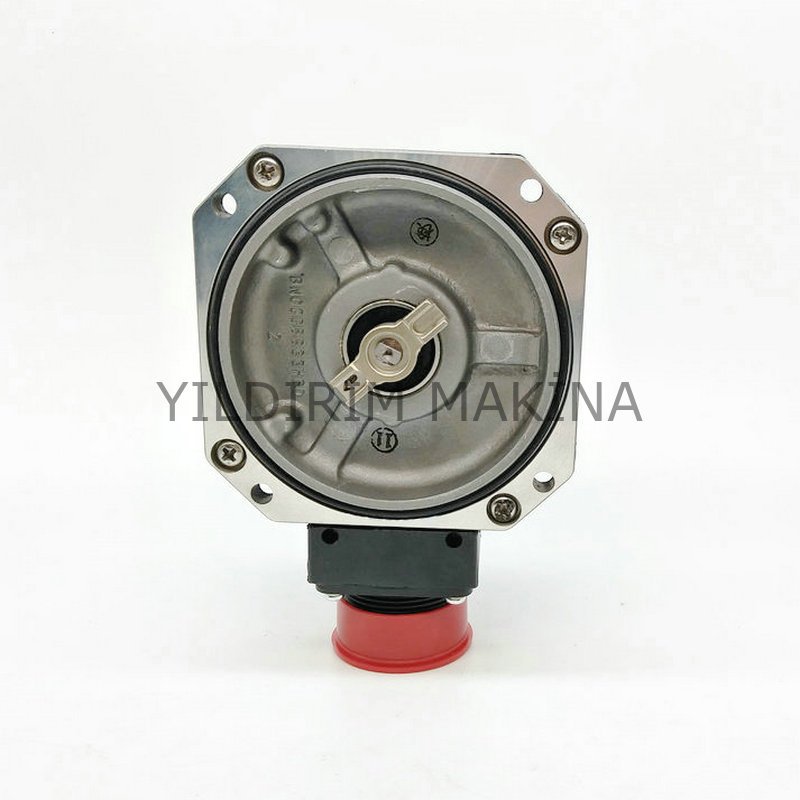

Mitsubishi OSA18-130 Encoder, Mitsubishi CNC ve servo motor sistemlerinde kullanılan mutlak (Absolute) servo enkoder modelidir. Servo motorun dönüş konumunu ve hareket bilgisini CNC kontrol sistemine geri besleyerek eksenlerin hassas şekilde kontrol edilmesine yardımcı olur. Mitsubishi teknik dokümanlarında OSA18 serisi encoderlar 260.000 pulse/rev çözünürlükle listelenmektedir; bazı OSA18-130 ürün kaynaklarında ise 131.072 ppr bilgisi verilmektedir. Bu nedenle sipariş öncesinde mevcut encoder etiketi ve motor modeliyle teknik doğrulama yapılması önemlidir.
OSA18-130 Encoder Nedir?
Encoder, servo motorun mekanik dönüşünü elektriksel geri besleme bilgisine dönüştüren hassas bir sensördür. CNC kontrol ünitesi bu bilgiyi kullanarak servo motorun konumunu, hareketini ve eksen davranışını takip eder.
OSA18-130, özellikle Mitsubishi servo motorlarda kullanılan absolute encoder yapısına sahip bir geri besleme elemanıdır. Ürün kaynaklarında Mitsubishi HC serisi motorlarla birlikte kullanıldığı ve CNC servo eksen sistemlerinde konum geri beslemesi sağladığı belirtilmektedir.
Mitsubishi OSA18-130 Özellikleri
- Marka: Mitsubishi
- Model: OSA18-130
- Ürün Tipi: Absolute Servo Encoder
- Kullanım: CNC servo motor sistemleri
- Görev: Konum ve hareket geri beslemesi
- Çözünürlük: OSA18 serisi için Mitsubishi dokümanlarında 260.000 p/rev
- Uygulama: CNC eksen kontrolü ve servo hareket sistemleri
- Ürün Grubu: Mitsubishi CNC Encoder
Mitsubishi'nin resmi dokümanlarında OSA18 encoder için 260.000 p/rev çözünürlük bilgisi verilmektedir.
CNC Makinelerinde Kullanımı
CNC torna, freze ve işleme merkezlerinde servo motorların hassas şekilde hareket edebilmesi için motorun gerçek konumunun kontrol sistemi tarafından bilinmesi gerekir.
Mitsubishi OSA18-130 Encoder bu geri besleme döngüsünde görev alarak:
- Servo motor konumunun takip edilmesine,
- Eksen hareketlerinin hassas şekilde kontrol edilmesine,
- Pozisyonlama doğruluğunun korunmasına,
- Servo sisteminin stabil çalışmasına,
- CNC işleme sırasında tekrarlanabilirliğin artırılmasına
yardımcı olur.
Özellikle hassas talaşlı imalat uygulamalarında encoder geri beslemesinin doğru çalışması, ölçü hassasiyeti ve eksen kontrolü açısından önemlidir.
Absolute Encoder Yapısı
OSA18-130, absolute/absolute position encoder olarak kullanılan bir Mitsubishi encoder modelidir. Mutlak encoder sistemi, servo motorun konum bilgisinin kontrol sistemi tarafından takip edilmesini sağlar.
Bu yapı, CNC makinelerinde hassas eksen konumlandırması açısından önemli avantajlar sunar. Mitsubishi'nin servo sürücü dokümanlarında OSA18 encoderlar için motor tarafı encoder çözünürlüğü ayrıca parametre üzerinden tanımlanmaktadır.
Hangi Mitsubishi Motorlarda Kullanılır?
OSA18-130 farklı Mitsubishi servo motor sistemleriyle ilişkilendirilmektedir. Tedarikçi kaynaklarında HC-SFS102, HC-SFS202, HC-SFS352 ve HC-SFS502 gibi HC serisi motorlarla uyumluluk örnekleri bulunmaktadır.
Ancak encoder uyumluluğu motorun tam modeline ve servo sürücü sistemine bağlıdır. Bu nedenle OSA18-130 satın alınmadan önce mevcut motorun üzerindeki tam model kodunun kontrol edilmesi önerilir.
Encoder Arızası Belirtileri
OSA18-130 veya encoder bağlantı sisteminde meydana gelebilecek arızalar CNC makinesinde çeşitli belirtilere neden olabilir:
- Servo encoder alarmı
- Geri besleme hatası
- Eksen konumlandırma problemi
- Referanslama / Home problemi
- Eksen hareketlerinde düzensizlik
- Pozisyon kayması
- Servo motorun hatalı çalışması
- İşleme hassasiyetinde düşüş
- Absolute position kaybı
Bu belirtiler doğrudan encoder arızası anlamına gelmeyebilir. Encoder kablosu, soketler, servo amplifikatör, motor ve bağlantı sistemlerinin de kontrol edilmesi gerekir.
OSA18-130 Değişiminde Dikkat Edilmesi Gerekenler
Encoder değişimi yapılırken yalnızca model numarasının benzer olması yeterli değildir. Aşağıdaki bilgilerin karşılaştırılması tavsiye edilir:
- Mevcut encoder model numarası
- Servo motorun tam model numarası
- Encoder etiket bilgisi
- Çözünürlük değeri
- Soket ve bağlantı yapısı
- Mekanik montaj ölçüleri
- Servo sürücü modeli
- CNC kontrol ünitesi
- Motorun nominal gücü
- Encoder programlama/konfigürasyon gereksinimi
Bazı ürün kaynaklarında OSA18-130 için montaj öncesinde programlama veya uygun konfigürasyon gerektiği belirtilmektedir. Bu nedenle değişim işleminin makine ve servo sistemine uygun teknik prosedürle yapılması önemlidir.
131.072 PPR ve 260.000 PPR Bilgisi
OSA18-130 hakkında internette farklı çözünürlük bilgileri bulunabilmektedir. Bazı ürün kaynaklarında 131.072 ppr, Mitsubishi'nin resmi CNC dokümanlarında ise OSA18 encoder ailesi için 260.000 p/rev bilgisi yer almaktadır.
Bu nedenle ürün sayfasında tek bir çözünürlük değerini tüm OSA18-130 varyantları için kesin kabul etmek yerine, mevcut encoder üzerindeki etiket ve kullanılan Mitsubishi servo motorun teknik dokümanı esas alınmalıdır.
